特徴

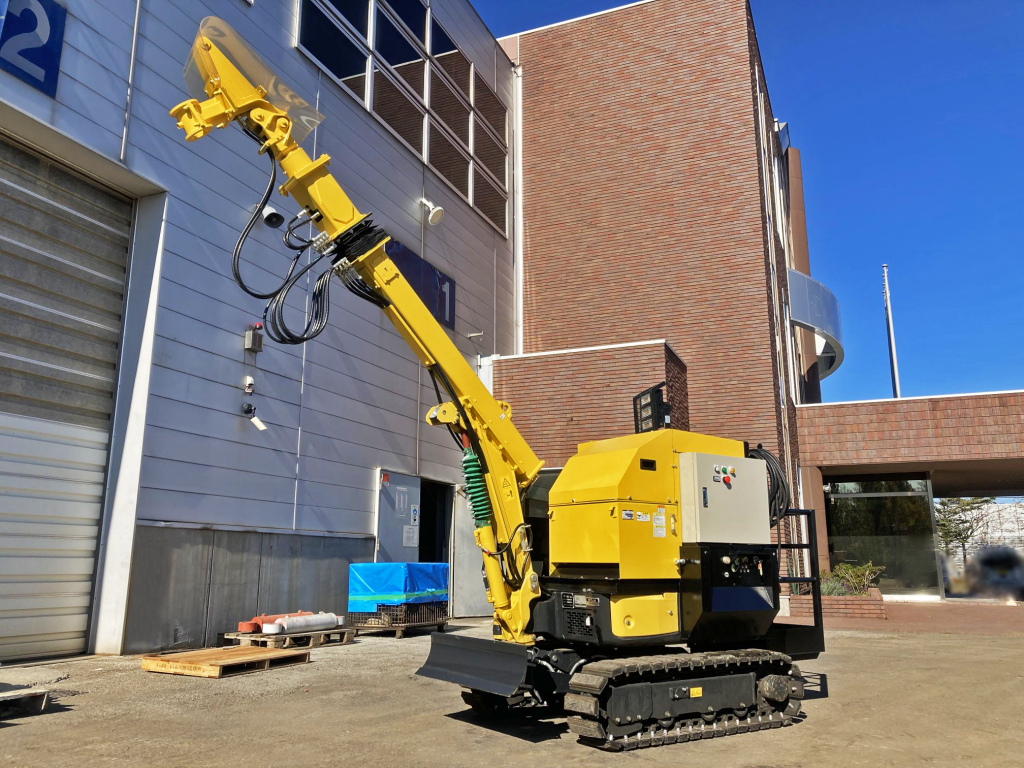

MR Ⅳは従来のMR シリーズから、更に利便性を追求した小断面用吹付機です。

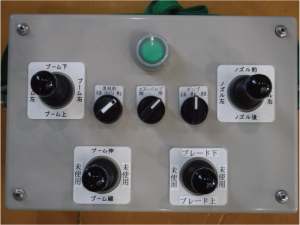

- 既存の運転席を撤去し、作動油タンクや電磁弁類を車体に搭載してコンパクト化しました。

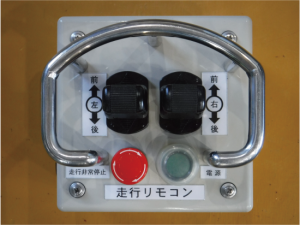

- 移動用に有線リモコンを採用しています。
![](https://www.nishio-tm.co.jp/wordpress/wp-content/uploads/2022/12/mr4_image1-300x225.png)
![](https://www.nishio-tm.co.jp/wordpress/wp-content/uploads/2022/12/mr4_image2-300x225.png)
- エンジン、電気のどちらでも全て可動します。
- エンジンは第3次基準値排出ガス対策型エンジンを搭載しています。
![](https://www.nishio-tm.co.jp/wordpress/wp-content/uploads/2022/12/mr4_image4.png)

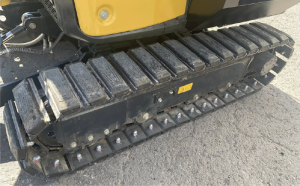

- ゴムシューパットを装着することにより、鉄キャタ不可の現場にも対応可能です。
![](https://www.nishio-tm.co.jp/wordpress/wp-content/uploads/2022/12/mr4_image3-300x186.png)
- クリアショットにも対応可能な改良を施しています。

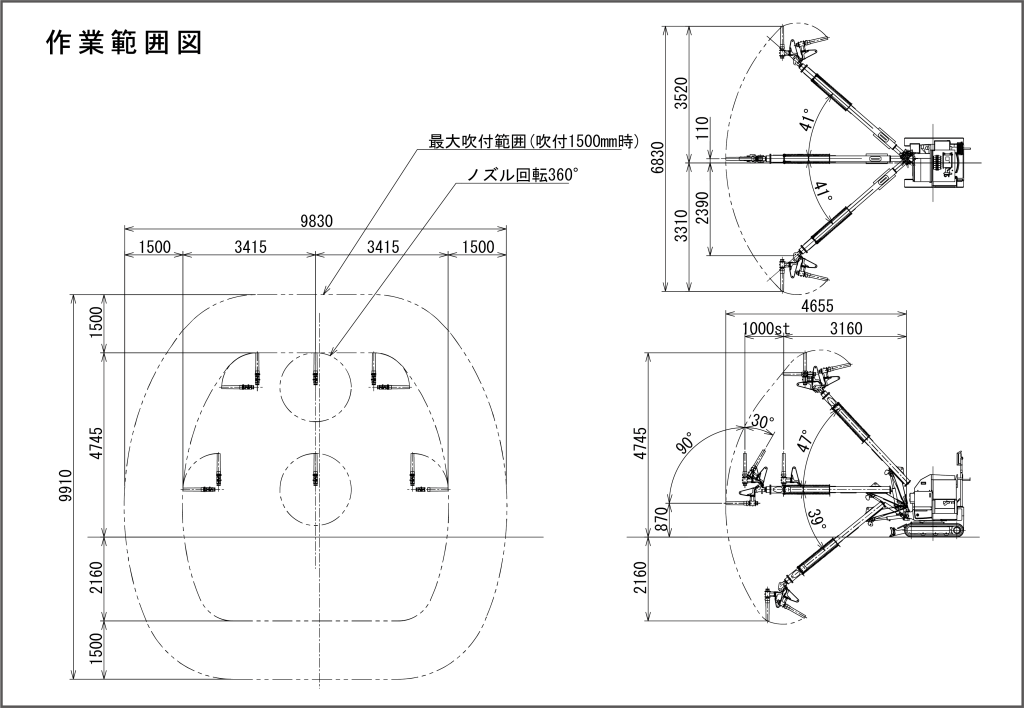

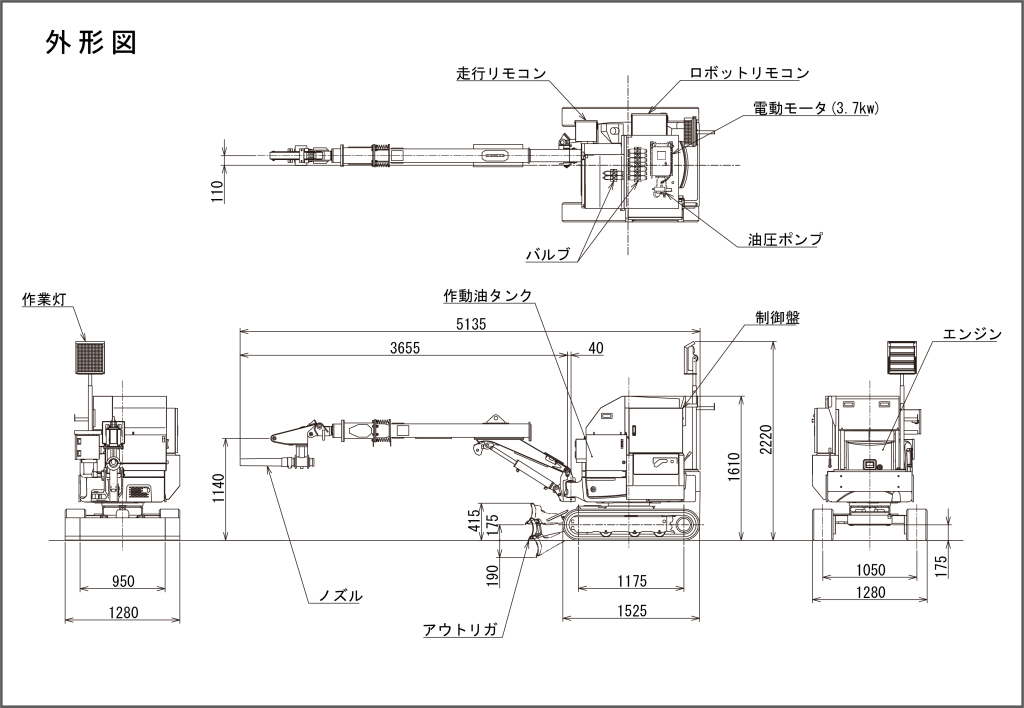

仕様図面
![](https://www.nishio-tm.co.jp/wordpress/wp-content/uploads/2022/12/mr4_gaikei-1024x708.png)
![](https://www.nishio-tm.co.jp/wordpress/wp-content/uploads/2022/12/mr4_sagyou-1024x708.png)
仕様諸元
型式 | Vio17 | ||
名称 | MRⅣ | ||
全長 | 5,135mm | ||
全幅 | 1,280mm | ||
全高 | 1,610mm | ||
重量 | 2,320kg | ||
走行速度 | max1.9km/h | ||
登坂能力 | 30.6%(17.0°) | ||
エンジン型式 | YANMAR 3TNV70-XBV | ||
エンジン定格出力 | 10.1kW/2,200min-1 | ||
総電力 | 4.1kW |
● 吹付ロボット
ブームスイング角 | 外41° – 内41° | ||
ブームリフト角 | 上47° – 下39° | ||
ブームエクステンション長 | 1,000mm | ||
ノズルリフト角 | 118° | ||
ノズル回転角 | 360° | ||
最大水平吹付高さ | 4,745mm | ||
最大水平吹付幅 | 6,830mm |
