独自の機能を持った当社オリジナルの液体急結剤添加装置
小容量吹付（3.0㎥/Hr）から大容量吹付（30㎥/Hr）まで1台で幅広いニーズに対応します！
システム概要

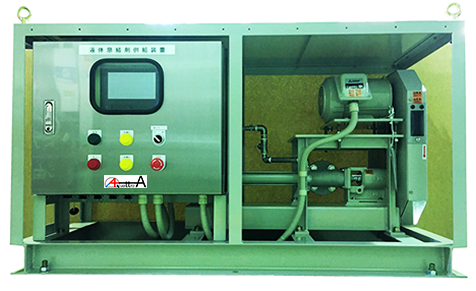

本装置はアルカリフリー液体急結剤の吐出量を計測して自動供給するために設計された、乾式・湿式の両方で液体急結剤での吹付に対応できる装置です。
Wクワトロエースは、液体急結剤の添加量を計測して自動供給すると共に添加する水の量も計測して自動供給することができます。また、乾式吹付用水ポンプを搭載しており、コンクリート吐出量に合わせて水分量（液体急結剤＋水）を自動で増減させる追従機能を有し、正確な水分量の管理が可能になります。
特 徴
– 添加量早見表はもう必要ありません –
- 低脈動・定量供給で定評のあるモーノポンプを採用
- タッチパネルによる入力操作により誰でも簡単に直感的な操作が可能
- コンクリート吹付機からの吐出量検知接続により、吹付吐出量に応じた液体急結剤添加量の自動追従調整機能（シンテック他各吹付対応済）
- 液体急結剤添加量他各データの1分間隔でのデータ保存及びUSBメモリでのデータ取り出し機能による数量管理
- ポンプ保護を目的とした異常停止機能による安全運転
対応機種
シンテック製吹付機
プツマイスター製吹付機
アリバー製吹付機

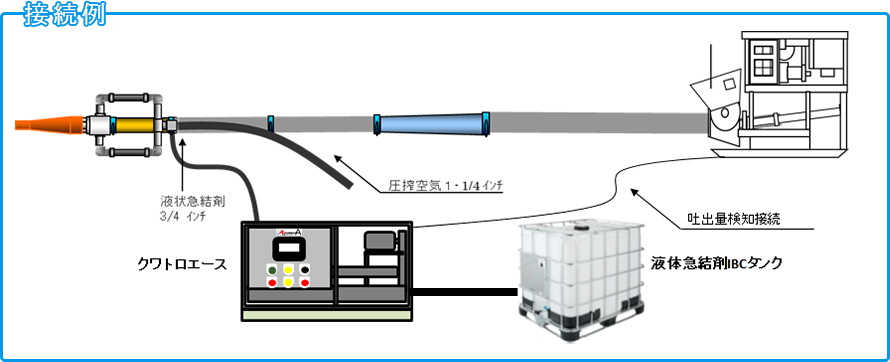

接続例

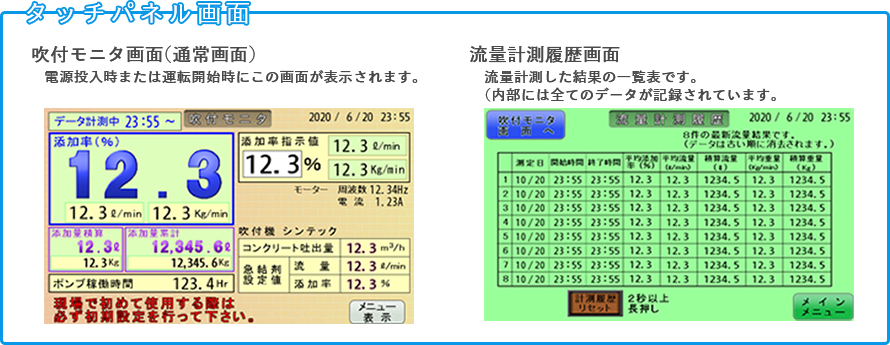

タッチパネル画面
吹付モニタ画面（通常画面）
電源投入時または運転開始時にこの画面が表示されます。
流量計測履歴画面
流量計測した結果の一覧表です。
（内部には全てのデータが記録されています。）

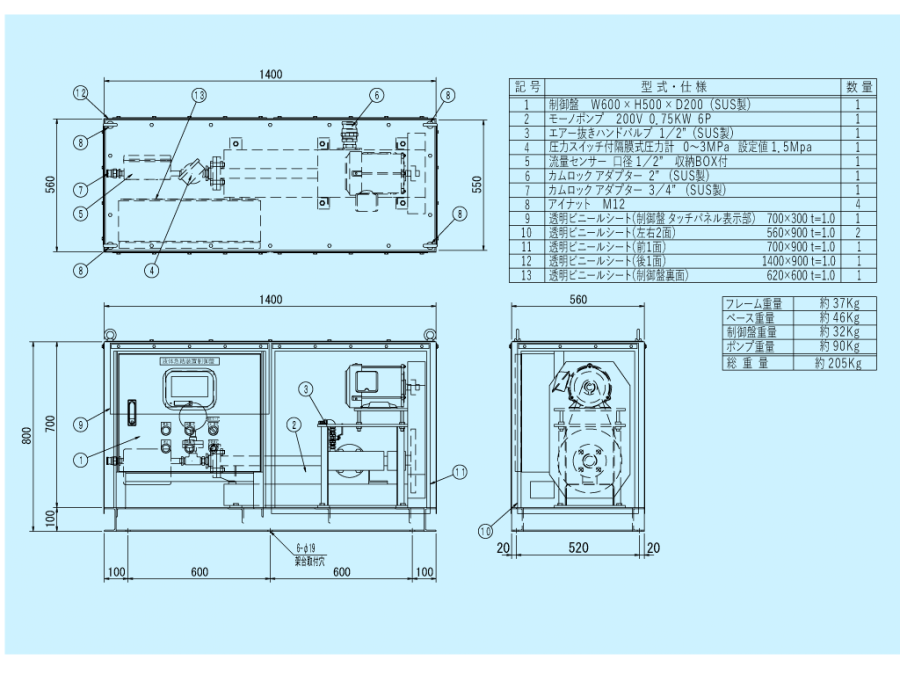

外形図
主要仕様
| 項 目 | 仕 様 | |
| 型式 | TM-400WQ2NE29-1 | |
| メーカー | ニシオティーアンドエム株式会社 | |
| ポンプユニット | メーカー | 兵神装備株式会社 |
| 型式 | 2NE29PM | |
| 電動機 | 200V 6P 0.75kW 全閉外扇屋外型 | |
| 制御方式 | インバータ | |
| 電源 | 三相 AC200V 5KVA | |
| 吐出量範囲 | 1.1 ～ 20.0 ℓ/min／10.0～40.0 ℓ/min | |
| 周波数範囲 | 3.0 ～ 60.0 Hz／0～60.0 Hz | |
| 対応吹付量 | 3.0 ～ 30.0 ㎥/Hr | |
| 吐出量自動追従運転可能吹付機 （一部仕様の確認が必要です） | シンテック製吹付機（吹付装置搭載型） | |
| プツマイスター製吹付機（吹付装置搭載型） | ||
| アリバー社製吹付機（吹付装置搭載型） | ||
| 寸法 | 全長 | 1,400mm |
| 全幅 | 650mm | |
| 全高 | 1,000mm | |
| 重量 | 410kg | |
